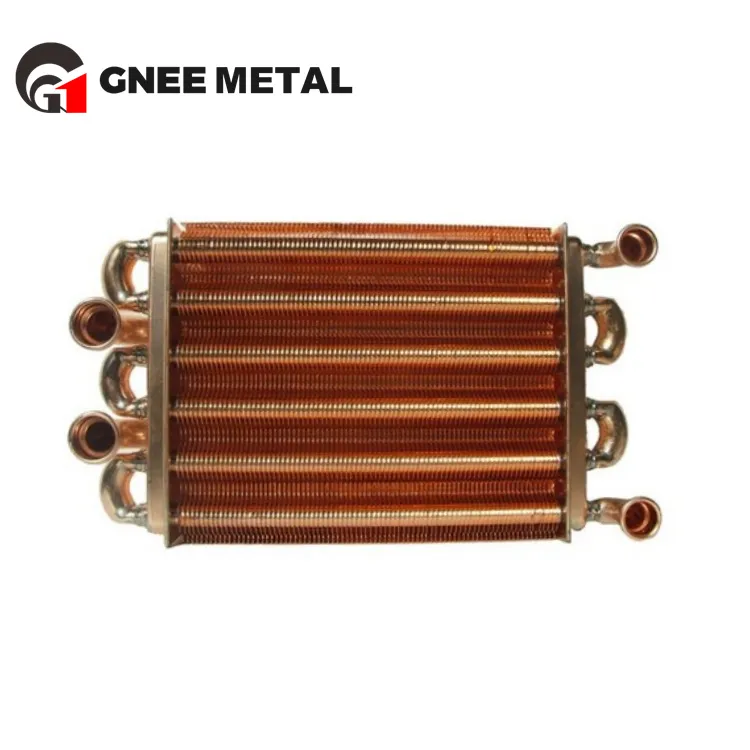

ASTM B111 C12200 구리 열교환기 튜브

Gnee Steel (Tianjin) Co., Ltd.는 중국에서 astm b111 c12200 구리 열교환기 튜브의 가장 전문적인 제조업체 및 공급업체 중 하나이며 맞춤형 서비스도 지원합니다. 저희 공장에서 할인된 astm b111 c12200 구리 열교환기 튜브를 구입하신 것을 환영합니다. 좋은 품질의 제품과 합리적인 가격이 가능합니다.



C12200은 아래에 지정된 가장 일반적인 구리 합금 중 하나입니다.ASTM B111그리고ASME SB111. 이는 최소 구리 함량이 99.9%인 인-탈산 구리입니다. 탈산 공정은 재료에서 산소를 제거하여 용접 및 브레이징 중 성능을 크게 향상시킵니다.



표준 배관 구리와 달리 C12200은 다음과 같이 설계되었습니다.열교환기 튜브 롤링그리고열교환기 튜브 확장. 이는 일관된 결과를 제공합니다쉘 튜브 증발기그리고u 튜브 콘덴서응용 프로그램.



이 합금은 다음에 적합합니다.

열교환기 HVAC시스템

열교환기 보일러단위

열교환기 자동차라디에이터 및 히터

열교환기 공기냉각 코일



C12200은 다음을 완벽하게 준수합니다.ASTM B111 PDF그리고ASME SB111 PDF표준. 인증을 통해서도 사용 가능합니다.EN 12451그리고JIS H3300요청 시.

재산	값
기준	ASTM B111 / ASME SB111
합금	C12200(인탈산동)
Cu 함량	99.9% 이상
P 내용	0.015% – 0.040%
성질	어닐링(O60), 인발(H80) 또는 필요에 따라

이 재료는 산소를 함유한 구리를 용접할 때 흔히 발생하는 문제인 수소 취성에 대한 저항성이 있는 것으로 알려져 있습니다.-



우리는 공급합니다구리 열교환기 튜브다양한 차원에서. 다음은 가장 일반적으로 요청되는 크기입니다.



일반적인 외경:

구리 열교환기 튜브 5/8인치(15.88mm)

구리 열교환기 튜브 3/4인치(19.05mm)

구리 열교환기 튜브 1인치(25.4mm)

구리 열교환기 튜브 OD 19mm

구리 열교환기 튜브 OD 25.4mm



벽 두께 범위:

직경과 용도에 따라 0.5mm – 3.0mm



길이 옵션:

표준 직선 길이: 6m, 9m, 12m

관습구리 열교환기 튜브 길이최대 30m

단련된 성질에 사용 가능한 코일



설계를 위한 주요 기술 매개변수:

열교환기 튜브 피치: 일반적으로 1.25 × OD, 사용자 정의 가능

열교환기 튜브 시트드릴링 공차: H11 권장

열교환기 파이프 직경선택은 유량과 압력 강하에 따라 달라집니다.



수행하는 엔지니어의 경우동관 열교환기 계산, 요청 시 열전도율 곡선과 압력 강하 계수를 제공할 수 있습니다.

구리 열교환기 튜브 견적 받기

C12200은 여러 산업 분야에 걸쳐 지정됩니다. 열 성능과 작업성이 결합되어 많은 열 전달 응용 분야에 실용적인 선택이 됩니다.



쉘 앤 튜브 열교환기

C12200은 일반적으로 다음과 같이 사용됩니다.쉘 앤 튜브 열교환기포함한 디자인쉘 튜브 증발기단위. 튜브 재료는 튜브 시트로의 롤링과 잠재적인 진동을 견뎌야 합니다. C12200은 이러한 조건에서 잘 작동합니다.



U 튜브 열교환기

을 위한U 튜브 열교환기그리고u-튜브 번들 열교환기C12200은 우수한 굽힘성을 제공합니다. 적절하게 어닐링하면 균열 없이 U-벤드로 형성될 수 있습니다.



HVAC 및 냉동

열교환기 HVAC응축기 및 증발기를 포함한 시스템은 자주 사용됩니다.동관 열교환기코일.구리 튜브 열교환기에어컨 장치의 표준 선택입니다.



전력 및 산업용 보일러

열교환기 보일러응용 분야에는 처리된 물의 부식에 저항하는 재료가 필요합니다. C12200은 폐쇄{2}}루프 시스템에서 긴 서비스 수명을 제공합니다.



자동차

열교환기 자동차구리의 열 전도성이 장점인 히터 코어 및 EGR 쿨러에 적용됩니다.



콘덴서

열교환기 콘덴서상업 및 산업 환경 모두에서 장치는 비용과 성능의 균형을 위해 C12200을 지정하는 경우가 많습니다.



조달 엔지니어의 일반적인 질문은 다음과 같습니다.구리 열교환기 튜브와 스테인리스 스틸 중 어느 것을 선택해야 합니까?

대답은 운영 환경에 따라 다릅니다.

합금	주요강점	한정
C12200(구리)	열전도율이 가장 높고 구부리고 굴리기 쉽습니다.	고속-해수에 대한 저항이 제한됨
C44300(네이비 브라스)	충돌 부식에 대한 우수한 저항성	낮은 열전도율
C68700(알루미늄 황동)	기수에 적합	C12200보다 비쌉니다.
C70600 (백동 90/10)	우수한 내해수성	열전도율이 낮고 비용이 높음
스테인레스 스틸 316	매우 높은 염화물 저항성	열전도율이 좋지 않음



또 다른 빈번한 비교는구리 열 교환기 튜브 대 백동. 깨끗한 담수 또는 폐쇄형-루프 HVAC 시스템의 경우 C12200이 보다 비용 효율적인 선택입니다.- 해수냉각을 위해서는,C70600 튜브또는C71500 튜브권장됩니다.



열교환기 시스템에 구리를 사용하는 이유는 무엇입니까?구리의 열전도율(약. 400W/m·K)이 스테인리스 스틸(약. 15W/m·K) 또는 백동(약. 30-50W/m·K)보다 훨씬 높기 때문입니다. 이는 열교환기 설치 공간이 더 작아지고 팬 또는 펌프 전력 요구 사항이 낮아진다는 것을 의미합니다.



구리 열교환기 튜브를 구부리는 방법

어닐링된 템퍼의 C12200은 맨드릴 벤더를 사용하여 구부릴 수 있습니다. 최소 권장 굽힘 반경은 2.5 × 튜브 OD입니다. 경질-인발 튜브는 중간 어닐링 없이 구부러져서는 안 됩니다.



구리 열교환기 튜브 용접 방법

C12200은 TIG 공정을 이용하여 용접이 가능합니다. 탈산 필러 로드(ERCu)를 사용하십시오. C12200의 낮은 산소 함량은 용접 중 가스 다공성을 방지합니다.



열교환기 튜브 롤링

적절한열교환기 튜브 롤링누출이 없는-조인트에 매우 중요합니다. 주요 요인:

튜브 구멍열교환기 튜브 시트깨끗하고 허용 오차 범위 내에 있어야 합니다.

토크로 제어되는-롤러 익스팬더를 사용하세요.

튜브 벽이 얇아질 수 있는 과도한-롤링을 피하세요.



열교환기 튜브 확장

을 위한열교환기 튜브 확장튜브 시트에 C12200은 우수한 연성을 제공합니다. 허용 가능한 한도 이상으로 벽 두께를 줄이지 않고 조인트가 누출-되지 않도록 확장을 수행해야 합니다.



구리 열교환기 튜브 부식일반적으로 다음 요인 중 하나로 인해 발생합니다.

낮은 pH(6.5 미만)

암모니아 또는 황화물의 존재

높은 유속(C12200의 경우 2.0m/s 이상)

보다 귀금속을 사용한 갈바닉 커플링

깨끗한 물 또는 폐쇄-루프 HVAC 시스템의 정상적인 작동 조건에서구리 열교환기 튜브 기대 수명25년을 초과합니다. 개방형 시스템에는 정기적인 수처리 및 모니터링이 권장됩니다.



구리 열교환기 튜브를 청소하는 방법:

부드러운 오염의 경우: 나일론 또는 스테인리스 스틸 브러시를 사용한 기계적 브러싱

하드 스케일의 경우: 순환 억제된 설팜산 또는 구연산

급속한 피팅을 유발하는 염산을 피하십시오.

튜브 확장이나 용접에 관해 엔지니어에게 문의하세요.

구리 열교환 튜브 란 무엇입니까?

구리 열 교환기 튜브는 열 전달 장비에 사용하기 위해 정확한 치수로 제조된 이음매 없는 튜브입니다. 이는 두 유체가 혼합되는 것을 허용하지 않고 두 유체 사이에 열 에너지를 전달합니다.



구리 열교환기 튜브를 청소하는 방법은 무엇입니까?

튜브 브러시를 이용한 기계적 청소가 가장 일반적인 방법입니다. 화학적 세척에는 구리용으로 설계된 억제된 산을 사용하십시오. 염산과 공격적인 염소계 용제를 피하십시오.



구리 열교환기 튜브를 손상 없이 구부리는 방법은 무엇입니까?

단련된 템퍼 튜브와 맨드릴 벤더를 사용하십시오. 최소 굽힘 반경은 튜브 외경의 2.5~3배가 되어야 합니다. 튜브가 꼬이지 않도록 적절하게 지지하십시오.



구리 열교환기 튜브를 용접하는 방법은 무엇입니까?

C12200은 ERCu 필러 로드가 있는 TIG를 사용하여 용접할 수 있습니다. 용접하기 전에 튜브를 철저히 청소하십시오. 다공성을 피하기 위해 탈산 구리를 사용하십시오.



구리 열교환기 튜브와 스테인리스 스틸 – 어느 것이 더 오래 지속되나요?

스테인레스 스틸은 바닷물이나 낮은 pH의 유체와 같은 부식성 환경에서 더 오래 지속됩니다.- 구리는 깨끗한 물과 폐쇄-루프 시스템에서 더 오래 지속되는 동시에 훨씬 더 나은 열 전달을 제공합니다.



구리 열 교환기 튜브와 백동 – 어느 것이 더 낫습니까?

Cupronickel(C70600, C71500)은 바닷물에 더 좋습니다. 구리(C12200)는 담수, HVAC 및 보일러 응용 분야에 더 좋습니다. 구리는 또한 열전도율이 높고 재료비가 저렴합니다.



열교환기에 다른 금속 대신 구리를 사용하는 이유는 무엇입니까?

구리는 깨끗한 물과 냉매 응용 분야에 열 전도성, 가공성, 비용의 최상의 조합을 제공합니다. 이러한 환경에서 구리의 열 전달 효율과 일치하는 다른 일반적인 재료는 없습니다.



구리 열교환기 튜브의 기대 수명은 얼마입니까?

적절하게 유지 관리되는 폐쇄{0}}루프 시스템에서는 일반적으로 25~30년이 소요됩니다. 수처리가 불량한 개방형 냉각탑에서는 3~5년 내에 부식이 발생할 수 있습니다.



구리 열교환기 튜브 부식의 원인은 무엇입니까?

일반적인 원인: 낮은 pH(<6.5), high dissolved oxygen, ammonia, sulfides, high water velocity, or galvanic corrosion from dissimilar metals.



소량 판매용 구리 열교환기 튜브가 있습니까?

예. 우리는 소량의 수리 수량과 대량의 OEM 주문을 모두 지원합니다. 최소 주문 수량은 크기와 성격에 따라 다릅니다. 귀하의 요구 사항이 있으면 당사에 문의하십시오.



EN 12451 또는 JIS H3300에 C12200을 공급할 수 있습니까?

예. ASTM B111 및 ASME SB111이 당사의 기본 표준이지만 요청 시 EN 12451 또는 JIS H3300에 대한 인증도 제공할 수 있습니다.



ASTM B111과 ASME SB111의 차이점은 무엇입니까?

ASME SB111은 ASTM B111의 ASME 코드 버전입니다. 여기에는 압력 용기 응용 분야에 대한 추가 품질 보증 및 인증 요구 사항이 포함됩니다. ASME-코드 쉘 및 튜브 열교환기의 경우 SB111이 필요합니다.

가격 및 가용성은 영업팀에 문의하세요.



부실한 포장은 최고의 구리 열 교환기 튜브조차 파괴합니다. 미국, 유럽, 아랍에미리트, 사우디아라비아 및 인도에 구리 열교환기 튜브를 공급하는 전문 구리 열교환기 튜브 공장으로서 당사는 해상 또는 항공 화물 운송 시 손상이 발생하지 않도록 군용{1}}등급 수출 포장 표준을 준수합니다.



우리의 표준 포장 프로세스:

포장단계	재료/방법	목적
개별 튜브 보호	방청-VCI 종이 + 플라스틱 엔드 캡	동관 열교환기 내부 표면의 습기, 먼지, 긁힘을 방지합니다.
동고	나일론 스트랩 + 목재 스페이서	구리 열 교환기 튜브 OD 19mm, 1인치 또는 5/8인치 크기를 깔끔하게 정리하고 진동-을 방지합니다.
수분 장벽	두꺼운 PE 필름 랩(열-수축)	구리 열교환기 튜브 독일이나 사우디아라비아로의 장거리 해상 항해 중 습기를 차단합니다.
외부 포장	수출-등급 합판 케이스 또는 강철-밴딩 목재 상자	쌓임과 거친 취급을 견딜 수 있습니다. 각 상자에는 PO 번호, 합금(예: SB111 C70600) 및 수량 라벨이 붙어 있습니다.
선적 서류 비치	포장 목록 + 외부에 MTC(밀 테스트 인증서) 부착	구리 열교환기 튜브 재고 판매처 및 유통업체 파트너에 대한 통관 지원.

U-번들 주문의 경우:U-튜브 열교환기와 U-튜브 번들 열교환기는 굽힘 반경 왜곡을 방지하기 위해 크레이트 내부의 전용 강철 지그에 배치됩니다.



장비 유형	사양 / 성능	품질 영향
수평연주라인	10톤 용량	기공률이 0인 열교환기 빌렛용 균질 구리 합금 튜브를 생산합니다.
세-롤 피어싱 밀	최대 60mm OD	0.5mm만큼 낮은 열교환기 튜브 벽 두께에 대한 정밀 벽 두께 제어.
냉간 인발 벤치	5번 연속 추첨	구리 열교환기 튜브 길이와 열교환기 파이프 직경에 대한 엄격한 공차를 달성합니다.
교정 및 절단 라인	CNC 서보-제어	3/4인치 및 1인치의 구리 열 교환기 튜브를 정확한 프로젝트 길이에 맞춰 버{0}}프리 커팅합니다.
U-벤딩 머신	CNC 맨드릴 유형	꼬임이나 타원형이 없는 U 튜브 응축기 및 U 튜브 번들 열교환기를 생산합니다.
와전류 테스터	NDT(비-파괴 테스트)	ASTM B111 pdf 표준에 따라 C70600 튜브 및 C71500 튜브에 핀홀이나 균열이 있는지 100% 검사합니다.
수압시험기	최대 200bar	열교환기 튜브 확장 및 튜브 롤링 무결성을 검증합니다.
분광계	광학 방출(OES)	모든 배치에서 ASME SB111, EN 12451 및 JIS H3300 등급의 화학 성분을 확인합니다.



우리의 인증 및 규정 준수:

ASTM B111 pdf 및 ASME SB111 pdf 전체 추적성.

ISO 9001:2015 품질경영시스템.

제3자{0}}검사 허용: SGS, BV, Lloyds 또는 TUV.

요청 시 구리 열 교환기 튜브 기대 수명 테스트 보고서를 이용할 수 있습니다.
