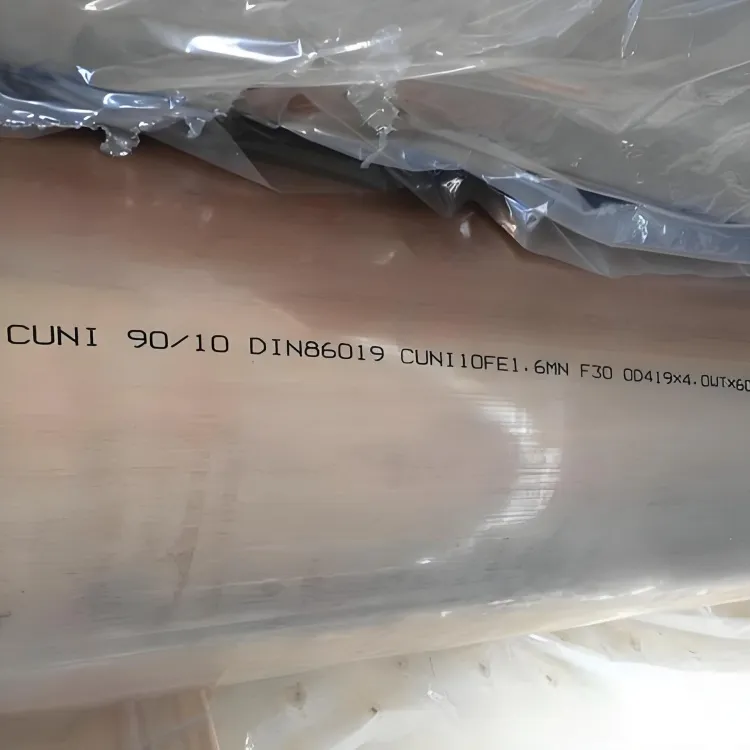

ASTM B111 C70600 구리 니켈 튜브 90/10

Gnee Steel (Tianjin) Co., Ltd.는 중국에서 astm b111 c70600 구리 니켈 튜브 90/10의 가장 전문적인 제조업체 및 공급업체 중 하나이며 맞춤형 서비스도 지원합니다. 저희 공장에서 할인된 astm b111 c70600 구리 니켈 튜브 90/10을 구입하신 것을 환영합니다. 좋은 품질의 제품과 합리적인 가격을 만나보실 수 있습니다.



ASTM B111 C70600은 약 90% 구리와 10% 니켈을 함유하고 철과 망간이 소량 첨가된 구리{2}}니켈 합금입니다. 이는 해수-냉각식 열 교환기, 응축기 및 증발기에 가장 일반적으로 지정되는 재료 중 하나입니다.



알루미늄 황동(C68700) 또는 해군성 황동(C44300)과 달리 C70600은 고속-해수, 침식-부식 및 암모니아 공격에 대한 저항성이 훨씬 뛰어납니다. 그 대신-낮은 열 전도성과 높은 재료 비용이 발생합니다.



이 합금은 다음을 위해 지정되었습니다.쉘 앤 튜브 열교환기, 열교환기 콘덴서, 그리고쉘 튜브 증발기30+년의 서비스 수명이 필요하거나 유속이 2.5m/s를 초과하는 용도.



우리는 C70600 튜빙을 공급합니다.ASTM B111, ASME SB111, EN 12451, 그리고JIS H3300표준. 직선 길이 및U 튜브 열교환기벤드는 일반적인 크기의 재고로 제공됩니다.



아래 표는 ASTM B111에 따라 필요한 구성을 보여줍니다. 철과 망간 함량은 매우 중요합니다. 이는 고속 해수에서 충돌 부식 및 침식에 대한 저항성을 향상시킵니다.-

요소	백분율(%)
구리(Cu)	86.5분(니켈 포함)
니켈(Ni)	9.0 – 11.0
철(Fe)	1.0 – 1.8
망간(Mn)	최대 1.0
납(Pb)	최대 0.05
아연(Zn)	최대 1.0
기타	총 0.5 최대



90/10 구리-니켈 구성(90% Cu, 10% Ni)은 열 교환기 튜브에 사용되는 가장 일반적인 백동 합금입니다. 1.0-1.8%의 철 함량이 필수적입니다. 이는 튜브 표면에 철이 풍부한 보호막을 형성하여 부식 속도를 늦춥니다. 망간도 비슷한 목적으로 사용됩니다.



C70600은 다음 표준에 따라 보호됩니다.

ASTM B111– 구리 및 구리 합금 심리스 콘덴서 튜브의 표준 사양

ASME SB111– 추가 인증 요구 사항이 있는 ASME 코드 버전

EN 12451– 유럽 표준(합금 명칭 CuNi10Fe1Mn)

JIS H3300– 일본 표준(합금 명칭 C7060T)

ASME 코드 애플리케이션의 경우 다음을 지정하십시오.SB111 C70600ASTM B111이 아닌



재산	값(어닐링된 성질)
인장강도(최소)	270MPa(39ksi)
항복 강도(0.5% 신장, 최소)	105MPa(15ksi)
신장(분)	30%
경도(로크웰 B)	40 – 75
열전도율(20도)	45 W/m·K
열팽창 계수 (20-300도)	17.0 µm/m·K
밀도	8.94g/cm³
전기 전도도(% IACS)	9%
최대 연속 작동 온도	200도(화씨 400도)



C70600의 열전도율(45W/m·K)은 C68700(100W/m·K)의 절반 미만이고 C12200 구리(400W/m·K)의 약 1-9분의 1입니다. 이는 C70600 튜브를 사용하는 열 교환기가 동일한 열 부하에 대해 구리 튜브를 사용하는 열 교환기보다 훨씬 더 많은 표면적을 필요로 함을 의미합니다. 그러나 해수 서비스에서는 구리 튜브가 실용적이지 않습니다. C70600, C68700, C71500의 비교입니다.



낮은 열전도도는 백동의 주요 단점입니다. 중요한 해수 응용 분야에서는 내식성과 사용 수명이라는 장점이 이보다 더 큰 경우가 많습니다.



우리는 공급합니다열교환기용 구리 합금 튜브다음 차원에서. 재고 크기는 즉시 배송 가능합니다.

외부 직경 - 재고가 있으며 일반적으로 주문됩니다.

구리 열교환기 튜브 5/8인치(15.88mm)

구리 열교환기 튜브 3/4인치(19.05mm)

구리 열교환기 튜브 1인치(25.4mm)

구리 열교환기 튜브 OD 19mm

구리 열교환기 튜브 OD 25.4mm

요청 시 12mm~32mm의 다른 직경도 제공됩니다.



벽 두께:

표준 벽 두께 범위는 0.7mm ~ 3.0mm입니다. C70600에는 18 BWG(1.24mm), 16 BWG(1.65mm), 14 BWG(2.11mm), 12 BWG(2.64mm) 등 BWG 크기가 일반적으로 재고되어 있습니다.



길이:

직선형 튜브는 최대 30미터 길이로 제공됩니다.구리 열교환기 튜브 길이귀하의 요구 사항에 맞게 잘라 수 있습니다.



U-벤드:

우리는 제작한다U 튜브 열교환기그리고u-튜브 번들 열교환기C70600에서 굴곡. 어닐링된 튜브의 경우 최소 굽힘 반경은 3.0 × OD입니다. 황동에 비해 합금의 연성이 낮기 때문에 U-벤드는 주의 깊은 툴링과 검사가 필요합니다.



열교환기의 설계 매개변수:

열교환기 튜브 피치– 표준은 1.25 × OD입니다. C70600의 경우 청소 도구를 수용하기 위해 더 넓은 피치가 지정되는 경우가 있습니다.

열교환기 튜브 시트드릴링 – 튜브 구멍은 공칭 OD에서 ±0.08mm의 공차로 드릴링되어야 합니다. 튜브 구멍의 표면 마감은 3.2 µm Ra 이상이어야 합니다.튜브 롤링.

열교환기 파이프 직경– 쉘{0}}측 흐름 계산의 경우 실제 측정된 OD를 사용합니다.



C70600은 냉각 매체가 해수이고 긴 수명이 필요한 경우에 지정됩니다. 이는 많은 해양 및 해안 발전소 응용 분야의 표준 재료입니다.



발전소 콘덴서

열교환기 콘덴서해안 및 원자력 발전소의 장치는 일반적으로 C70600을 사용합니다. 합금은 최대 3.5m/s의 유속을 처리하고 생물 오염 제어에 사용되는 염소를 견딜 수 있습니다. 서비스 수명은 30~40년이 일반적입니다.



담수화 플랜트

쉘 튜브 증발기다단계 플래시(MSF) 및 다{0}}효용 증류(MED) 공장의 장치는 브라인 히터 및 열 제거 섹션에 C70600을 지정합니다. 이 합금은 황동 합금보다 고온(최대 110도) 염분 환경에 더 잘 견딥니다.-



해양 열교환기

선박, 해양 플랫폼, FPSO(부유식 생산 저장 및 하역) 장치에서는 C70600을 광범위하게 사용합니다. 응용 분야는 다음과 같습니다.

중앙 쿨러

엔진 재킷 워터 쿨러

윤활유 냉각기

열교환기 HVAC숙박 시스템

쉘 앤 튜브 열교환기다양한 해양 서비스를 위한



석유 및 가스 플랫폼

북해, 멕시코만 및 중동의 해양 플랫폼에서는 해수가 냉각 매체인 소방수 펌프 냉각기, 발전기 냉각기 및 공정 냉각기에 C70600을 사용합니다.



담수화 전처리

열교환기 보일러담수화 플랜트의 급수 예열기는 급수의 산화철 오염을 방지하기 위해 C70600을 지정하는 경우가 많습니다.



합금	최고의 응용 프로그램	열전도율(W/m·K)	상대 비용	해수 속도 제한	일반적인 서비스 수명
C12200(구리)	민물	400	낮은	바닷물용 아님	바닷물에서 1~3년
C44300(해군 황동)	깨끗한 바닷물,<2 m/s	100	낮음-보통	2.0 m/s	10~15년
C68700(알루미늄 황동)	가변해수,<2.5 m/s	100	중간	2.5 m/s	15~20년
C70600(90/10 백동)	바닷물,<3.5 m/s	45	높은	3.5 m/s	25~40세
C71500(70/30 백동)	공격적인 바닷물, 빠른 속도	30	매우 높음	4.5 m/s	30~50년
티타늄(Gr2)	가장 공격적인 조건	17	매우 높음	제한 없는	40+년



C70600 대 C68700(알루미늄 황동):
C70600은 바닷물에서 훨씬 더 오래 지속됩니다. C68700의 경우 15~20년인 데 비해 25-40년입니다. C70600은 또한 더 높은 유속(3.5m/s 대 2.5m/s)을 처리하고 암모니아 공격에 훨씬 더 잘 저항합니다. 대신 낮은 열 전도성(45 W/m·K 대 100 W/m·K)과 높은 재료 비용(일반적으로 40-60% 더 높음)이 있습니다. 가동 중지 시간이 큰 중요한 애플리케이션의 경우 C70600의 수명이 길어지면 더 높은 초기 비용을 정당화할 수 있습니다.



C70600 대 C71500(70/30 백동):
C71500은 니켈 함량이 더 높아(30% 대 10%) 매우 공격적인 해수에 대한 저항력이 뛰어나고 속도가 더 빠릅니다(4.5m/s). 그러나 C71500은 열전도율이 훨씬 낮고(30W/m·K) 가격이 훨씬 비쌉니다(C70600보다 30~40%). 대부분의 해수 응용 분야에는 C70600이면 충분합니다. C71500은 극도로 공격적인 조건이나 매우 높은 속도를 위해 예약되어 있습니다.



C70600 대 티타늄:
티타늄은 바닷물에서 무제한의 내식성을 제공하며 모든 속도를 처리할 수 있습니다. 그러나 티타늄은 열전도율이 매우 낮아(17W/m·K) 제작이 어렵고 가격도 C70600보다 3~5배 비싸다. 티타늄은 구리 합금이 적합하지 않은 가장 까다로운 응용 분야에만 사용됩니다.



ASTM B111 C70600 구리 니켈 튜브란 무엇입니까?

열교환기 및 응축기 용도로 ASTM B111에 따라 제조된 90/10 구리-니켈 합금 튜브입니다. 니켈 9~11%, 철 1.0~1.8%가 함유되어 있어 해수 부식에 대한 저항성이 뛰어납니다.



C70600과 C71500의 차이점은 무엇입니까?

C70600은 90/10 백동(구리 90%, 니켈 10%)입니다. C71500은 70/30 백동(구리 70%, 니켈 30%)입니다. C71500은 내식성이 우수하고 더 높은 유속을 처리할 수 있지만 열전도율이 낮고 비용이 높습니다.



C70600을 담수에서도 사용할 수 있나요?

네, 하지만 경제적이지 않습니다. C12200 구리는 열전도율이 훨씬 높고 비용이 저렴합니다. C70600은 바닷물이나 기수(brackish water)가 있는 경우에만 사용하십시오.



C70600에서 구리 열교환기 튜브를 구부리는 방법은 무엇입니까?

단련된 성질을 사용하십시오. 최소 굽힘 반경은 3.0 × OD입니다. 맨드릴 굽힘이 필요합니다. 스프링백이 예상됩니다. 약 5도 정도-굽어집니다. 각 굴곡에 균열이 있는지 검사하십시오.



C70600에서 구리 열교환기 튜브를 용접하는 방법은 무엇입니까?

ERCuNi 필러 금속을 사용한 TIG 용접. 일반적인 벽 두께에는 예열이 필요하지 않습니다. 아르곤 실드 가스를 사용하십시오. 용접 후 열처리가 필요하지 않습니다.- 용접하기 전에 철저히 청소하십시오.



ASTM B111과 ASME SB111의 차이점은 무엇입니까?

ASME SB111은 ASME 코드 버전입니다. 화학적 성질과 치수는 동일합니다. SB111은 압력 용기 적용에 대해 추가적인 품질 보증 및 인증을 요구합니다. 쉘 앤 튜브 열교환기에 ASME 스탬프가 찍힌 경우 SB111을 지정하십시오.



구리 열교환기 튜브와 스테인레스 스틸 – 바닷물에 더 나은 것은 무엇입니까?

C70600(백동)은 대부분의 해수 열교환기 응용 분야에서 스테인리스강보다 우수합니다. 스테인리스강은 바닷물, 특히 퇴적물 아래나 개스킷에서 틈새 부식을 겪습니다. Cupronickel에는 이러한 문제가 없습니다.



구리 열교환기 튜브와 백동 - 어느 것이 더 오래 지속되나요?

이 질문은 종종 잘못 질문됩니다 - C70600 IS cupronickel. 올바른 비교는 C70600(90/10 백동)과 기타 구리 합금(C12200, C44300, C68700) 간의 비교입니다. 백동은 황동이나 순수 구리보다 바닷물에서 훨씬 오래 지속됩니다.



바닷물과 관련된 열 교환기 응용 분야에 구리를 사용하는 이유는 무엇입니까?

해수 적용 분야의 경우 "구리"는 백동 합금(C70600, C71500)을 의미합니다. 이러한 합금은 해수-냉각식 열교환기에 대한 내식성, 열 전도성(티타늄 또는 스테인리스강에 비해) 및 가공성의 최상의 조합을 제공합니다.



C70600 열교환기 튜브의 기대 수명은 얼마나 됩니까?

적절하게 설계되고 유지되는 해수 시스템에서는 25~40년. 이는 황동 합금(10~20년)보다 훨씬 길며 많은 응용 분야에서 티타늄과 비슷합니다.



C70600 튜브의 부식 원인은 무엇입니까?

가장 일반적인 원인: 스테인리스 스틸 또는 티타늄 튜브 시트와의 커플링으로 인한 갈바닉 부식. 기타 원인: 심각하게 오염된 바닷물의 황화물 오염, 빠른 속도의 모래 침식 또는 5.0 미만의 낮은 pH.



C70600으로 만든 구리 열교환기 튜브를 청소하는 방법은 무엇입니까?

나일론 또는 스테인레스 스틸 브러시를 사용하여 기계적으로 청소합니다. 억제된 설팜산 또는 구연산을 사용한 화학적 세척. C70600은 황동보다 견고하지만 여전히 염산과 매우 낮은 pH를 피합니다. 생물 부착의 경우, 유리 염소가 0.5ppm 미만인 경우 염소 처리가 허용됩니다.



EN 12451 또는 JIS H3300에 C70600을 공급합니까?

예. EN 12451 지정은 CuNi10Fe1Mn입니다. JIS H3300 지정은 C7060T입니다. 주문 시 필요한 표준을 지정하십시오.



소량 판매용 구리 열교환기 튜브가 있습니까?

예. 우리는 수리 및 교체 번들을 지원합니다. 최소 수량은 재고에 따라 다릅니다. 일반적으로 재고 크기의 경우 100미터입니다. 귀하의 요구 사항이 있으면 당사에 문의하십시오.



C70600의 최대 권장 유속은 얼마입니까?

깨끗한 바닷물의 경우 3.5m/s. 모래나 기타 연마재가 있는 경우 2.5m/s로 줄이십시오. C70600은 뛰어난 내식성으로 인해 황동 합금(2.0{6}}2.5m/s 제한)보다 더 높은 속도를 처리합니다.



제3자-검사를 제공합니까?

예. 고객 비용으로 ABS, DNV, BV, Lloyds 또는 기타 제3자-기관에 의한 검사를 준비해 드릴 수 있습니다. 검사는 주문 시 명시되어야 합니다.



부실한 포장은 최고의 구리 열 교환기 튜브조차 파괴합니다. 미국, 유럽, 아랍에미리트, 사우디아라비아 및 인도에 구리 열교환기 튜브를 공급하는 전문 구리 열교환기 튜브 공장으로서 당사는 해상 또는 항공 화물 운송 시 손상이 발생하지 않도록 군용{1}}등급 수출 포장 표준을 준수합니다.



우리의 표준 포장 프로세스:

포장단계	재료/방법	목적
개별 튜브 보호	방청-VCI 종이 + 플라스틱 엔드 캡	동관 열교환기 내부 표면의 습기, 먼지, 긁힘을 방지합니다.
동고	나일론 스트랩 + 목재 스페이서	구리 열 교환기 튜브 OD 19mm, 1인치 또는 5/8인치 크기를 깔끔하게 정리하고 진동-을 방지합니다.
수분 장벽	두꺼운 PE 필름 랩(열-수축)	구리 열교환 튜브 독일 또는 사우디아라비아로의 장거리 항해 중 습기를 차단합니다.
외부 포장	수출-등급 합판 케이스 또는 강철-밴딩 목재 상자	쌓임과 거친 취급을 견딜 수 있습니다. 각 상자에는 PO 번호, 합금(예: SB111 C70600) 및 수량 라벨이 붙어 있습니다.
선적 서류 비치	포장 목록 + 외부에 부착된 밀 테스트 인증서(MTC)	구리 열교환기 튜브 재고판매자 및 유통업체 파트너에 대한 통관 지원.

U-번들 주문의 경우:U-튜브 열교환기와 U-튜브 번들 열교환기는 굽힘 반경 왜곡을 방지하기 위해 크레이트 내부의 전용 강철 지그에 배치됩니다.



장비 유형	사양 / 성능	품질 영향
수평연주라인	10톤 용량	기공률이 0인 열교환기 빌렛용 균질 구리 합금 튜브를 생산합니다.
세-롤 피어싱 밀	최대 60mm OD	0.5mm만큼 낮은 열교환기 튜브 벽 두께에 대한 정밀 벽 두께 제어.
냉간 인발 벤치	5번 연속 추첨	구리 열교환기 튜브 길이와 열교환기 파이프 직경에 대한 엄격한 공차를 달성합니다.
교정 및 절단 라인	CNC 서보-제어	3/4인치 및 1인치의 구리 열 교환기 튜브를 정확한 프로젝트 길이에 맞춰 버{0}}프리 커팅합니다.
U-벤딩 머신	CNC 맨드릴 유형	꼬임이나 타원형이 없는 U 튜브 응축기 및 U 튜브 번들 열교환기를 생산합니다.
와전류 테스터	NDT(비-파괴 테스트)	ASTM B111 pdf 표준에 따라 C70600 튜브 및 C71500 튜브에 핀홀이나 균열이 있는지 100% 검사합니다.
수압시험기	최대 200bar	열교환기 튜브 확장 및 튜브 롤링 무결성을 검증합니다.
분광계	광학 방출(OES)	모든 배치에서 ASME SB111, EN 12451 및 JIS H3300 등급의 화학 성분을 확인합니다.



우리의 인증 및 규정 준수:

ASTM B111 pdf 및 ASME SB111 pdf 전체 추적성.

ISO 9001:2015 품질경영시스템.

제3자{0}}검사 허용: SGS, BV, Lloyds 또는 TUV.

요청 시 구리 열 교환기 튜브 기대 수명 테스트 보고서를 이용할 수 있습니다.
